Sceptre lumineux

Message  hexonerane le Mer 3 Fév 2010 - 20:08

En GN, une lampe torche, c'est moche. Je compte me fabriquer un "artefact", un sceptre lumineux. Vu que j'ai commencé à le faire, autant prendre des photos et en faire profiter tout le monde!

Bref j'ai eu besoin de :
  • Un tuyau de PVC de 100 cm, Diamètre 32 mm (le miens est assez long mais vous pouvez prendre plus court....)
  • Une manchette à joint ou une sortie joint à lèvre (haut du sceptre, ça me permets de l'élargir)
  • Un bouchon à vis (pour refermer mon tuyau)
  • Une grosse pièce de verre, effet gros cristal (moi c'est un bougeoir pour bougie chauffe plat)
  • Une lampe torche (trouvez en une qui va dans votre tuyau sinon ça sert à rien...)
  • de la colle Araldite*
  • Perçeuse et forêt*
  • Une longue vis (avec sont ecrou)
  • Un couteau*
  • Une bombe de sous-couche noir (ou de la peinture à étaler au pinceaux mais c'est plus galère et plus long)*
  • Du fatra pour décorer

*Attention porduit dangereux, bien suivre les conseils de sécurité indiqué sur les notices d'utilisation correspondantes.

Voilà, les bases sont posée je continue vendredi... je suis pris par le temps...
avatar
hexonerane
Orga

Messages : 1627
Date d'inscription : 24/01/2010
Localisation : Calvados

Voir le profil de l'utilisateur http://www.auxcheminsdelaguerre.org

Revenir en haut Aller en bas

Re: Sceptre lumineux

Message  Malgorne le Jeu 4 Fév 2010 - 10:21

Des photos des photos.
Trés interessant comme idée de tutoriel... et inédie dans le style !

Par contre j'adore le
*Attention porduit dangereux, bien suivre les conseils de sécurité indiqué sur les notices d'utilisation correspondantes.

Jolie monde asceptisé... (par contre j'ai pas eu de notice d'utilisation avec mon couteau, je peux quand même m'en servir ?) !
BOn ok je sorts
avatar
Malgorne
+ 5 points de Destin! Cool!

Messages : 641
Date d'inscription : 26/01/2010
Localisation : Naoned

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sceptre lumineux

Message  hexonerane le Sam 6 Fév 2010 - 2:20

Bon, vu que j'ai changer certains éléments, je recommence:

En GN, une lampe torche, c'est moche. Je compte me fabriquer un "artefact", un sceptre lumineux. Vu que j'ai commencé à le faire, autant prendre des photos et en faire profiter tout le monde!

Avis important : Y'a des photos crades et des mieux, c'est juste qu'entre temps j'ai changé d'appareil. Excusez-moi d'avance pour ce manque de qualité photographique!

Bref j'ai eu besoin de :
  • Un tuyau de PVC de 100 cm, Diamètre 32 mm (le miens est assez long mais vous pouvez prendre plus court....)
  • Une manchette à joint, un manchon de dilatation ou encore une sortie joint à lèvre (haut du sceptre, ça me permets de l'élargir)
  • Un bouchon à vis (pour refermer mon tuyau)
  • Une grosse pièce de verre, effet gros cristal (moi c'est un bougeoir pour bougie chauffe plat)
  • Une lampe torche (trouvez en une qui va dans votre tuyau sinon ça sert à rien...)
  • de la colle Araldite*
  • Perçeuse et forêt*
  • Une goupille (ça coûte environ 1€50)
  • Un couteau*
  • Une bombe de sous-couche noir (ou de la peinture à étaler au pinceaux mais c'est plus galère et plus long)*
  • Du fatra pour décorer

*Attention, produit dangereux, bien suivre les conseils de sécurité indiqué sur les notices d'utilisation correspondantes.

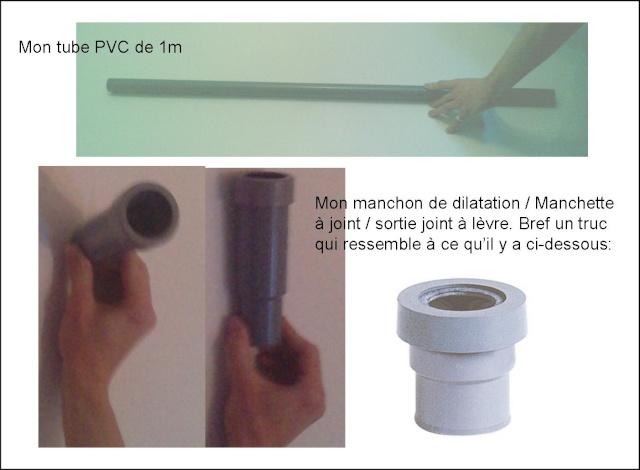

Voici donc le tube et le manchon-bidule (enfin le truc qui ressemble à quelque chose qui a plein de noms...)

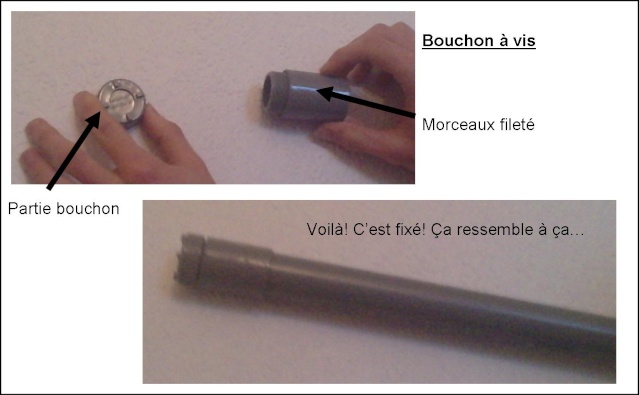

Tout d'abord, j'ai fixé mon bouchon à vis a l'extrémité de mon tube. Ce coté bouchon sera le bas du sceptre


Bon je ne prends pas les gens pour des débiles mais j'explique pas à pas ce que je fais... Là, le bouchon est juste vissé et son support simplement emboité. Il faut qu'on puisse l'enlever pour actionner le mécanisme d'allumage (ce sera pour plus tard)

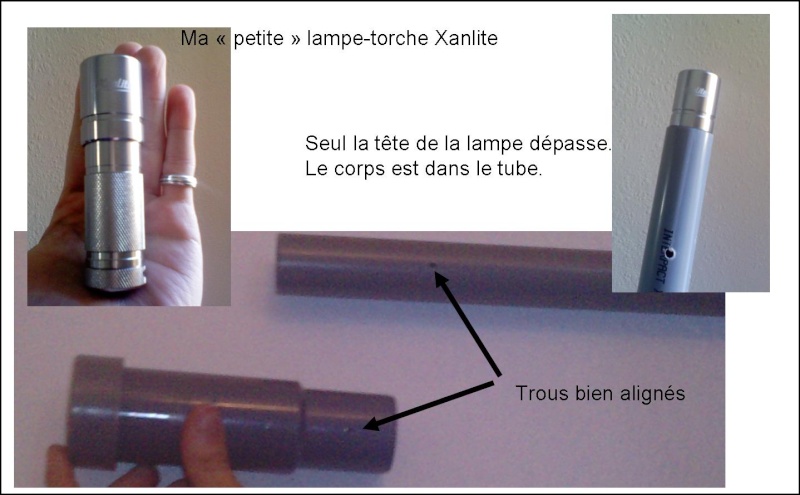

Ma lampe la Xanlite Krypton mégalite Référence : LR457 : Site de Xanlite. L'allumage se fait par le bas, chose très importante pour le mécanisme employé pour l'allumage.

Cette lampe m'a permit d'économiser du temps, car le corps entre entièrement dans le tube tandis que la tête reste au dessus. La tête est caché par le manchon (plus large). J'ai placé le manchon au bout de mon tube. Le manchon vient en butée sur la tête de ma lampe (sinon il aurai fallu rétrécir le trou en haut du manchon. Ensuite j'ai pris ma perceuse puis j'ai percer un trou transversal traversant le tube ET le manchon. Ce trou viendra accueillir la goupille donc attention :il faut que les 4 trous (Bah oui ça traverse le tube et le manchon donc 4 trous) soit bien aligné et pas trop gros. La goupille doit entre dans les 4 trous et ne pas y nager.


Pour mieux comprendre, je vous ai fait un plan en coupe:

Pour ce qui est du trou, je suis parti avec un forêt plus petit que la goupille. J'ai ensuite utilisé ce même forêt pour élargir le trou petit à petit, jusqu'à ce que la goupille entre mais sans nager dans le trou.

Ensuite j'ai sous-couché à la bombe de peinture noire le manchon, parce que le gris c'est pas bien beau...

On voit d'ailleurs sur cette image le bougeoir qui me sert de cristal...

Ensuite il a fallu que je colle le cristal sur le haut du manchon. J'ai pour cela utilisé de la colle Araldite. Ca colle super bien, résiste bien mieux que la cyanolite (cyanoacrylate ou Super glu 3), ça n'altère ni la peinture utilisée, ni mon tube de PVC (j'ai fait quelques test avant...). ça resiste aussi mieux que les colles de type "ni clou ni vis". Le temps de séchage est de 15H... au résultat on obtient ça :


On assemble alors l'ensemble avec la goupille...


Je m'arrête là pour le moment, et la prochaine fois j'explique
  • le mécanisme d'allumage
  • Comment on fait si la lampe s'allume en tournant la tête, le manche ou avec un bouton sur le coté
  • La tête de la lampe est moins gros que le tube et donc la lampe tombe "dans le cul" du sceptre
  • La lampe est trop grosse pour le tube....en en fait, prend juste une autre lampe... on ne peut pas faire grand chosedans ce cas là...
  • La décoration du sceptre
avatar
hexonerane
Orga

Messages : 1627
Date d'inscription : 24/01/2010
Localisation : Calvados

Voir le profil de l'utilisateur http://www.auxcheminsdelaguerre.org

Revenir en haut Aller en bas

Re: Sceptre lumineux

Message  Malgorne le Lun 8 Fév 2010 - 11:35

Sympa le tuto... mais tu aurais pu éviter de faire clairement de la pub caché pour une marque...
Niveau peinture je vous recommende les bombes de grapffitie, plus économique car mois chére (entre 3.50 et 4 euro) et plus couvrante.
Les bombes citadelles étant plus finne et plus chargé en solvant pour obtenir une fine couche de peinture.
avatar
Malgorne
+ 5 points de Destin! Cool!

Messages : 641
Date d'inscription : 26/01/2010
Localisation : Naoned

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sceptre lumineux

Message  peredur le Lun 8 Fév 2010 - 20:57

Effectivement le tuto est très chouette, tu t'es inspiré d'une autre idée ? de quel inspiration es-tu parti ?

Je me demandais aussi ce que ça donnait au niveau de l'éclairage ? le passage dans le bougoir doit aléterer la luminosité non ?

J'attends avec impatience la partie décoration du sceptre

peredur
Je suis niveau 2 !!!

Messages : 24
Date d'inscription : 28/01/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sceptre lumineux

Message  hexonerane le Mer 10 Fév 2010 - 14:13

Pour la suite du tuto, je n'ai pas encore acheter le matos pour le mécanisme d'allumage..

Je ne m'inspire d'aucune idée, l'idée est surtout de planquer une lampe torche qui à mon sens est "anti-GNique"... Donc pour mieux "s'accrocher" à l'univers, je transforme la loupiote!

Quant à l'éclairage, elle est à peine diminuée, le verre étant propre de chaque coté, et sans impureté, mais surtout parfaitement transparent, la lumière reste identique ou presque...Je l'ai testé dans le noir est c'est impeccable... par contre vu que ça reste une lampe torche, ne pas pointé dans les yeux!
avatar
hexonerane
Orga

Messages : 1627
Date d'inscription : 24/01/2010
Localisation : Calvados

Voir le profil de l'utilisateur http://www.auxcheminsdelaguerre.org

Revenir en haut Aller en bas

Re: Sceptre lumineux

Message  hexonerane le Ven 11 Fév 2011 - 19:14

Voilà j'ai fini le mécanisme d'allumage (presque un an après!)

C'est tout simplement un manche à ballet qui vient appuyer le bouton de la lampe torche. Le manche à balais que j'ai utiliser étant creux, j'ai utiliser un morceau de carte plastique pour que la pression du manche à ballet puisse presser le bouton!

à l'opposé, j'ai mis un anneau de métal pour évité que le manche à ballet ne tombe. Cet anneau prend appuie sur les petits rebord du bouchon à vis. L'anneau de métal est juste un anneau de porte-clef...



Bref, pour allumer je dévisse le bouchon en bas du sceptre, j'appuie à l'intérieur et hop! la lumière jaillit! Je peux ensuite refermé mon bouchon pour éviter que la terre ne rentre dans le sceptre. (bah oui, je m'en sert aussi de bâton de marche!)

Reste plus que la déco...
